據統計，中國建筑玻璃幕墻面積達25億平方米，這是潛力巨大的戶外廣告市場。通過LED等技術手段，讓大樓玻璃幕墻變成一個立體的光電廣告載體，這種叫做“建筑媒體”技術，給LED透明屏帶來了絕佳的機會。
LED幕墻的應用：
玻璃幕墻LED顯示屏設計概念是將LED透明屏設計與玻璃幕墻系統相結合，完成建筑顯像系統。LED幕墻屏基于LED材料顯示技術、多媒體技術和外墻形象的藝術設計創意視角，加上聲音和圖像等設計元素，構成一個新的幕墻藝術形式。因?yàn)轱@示背景是通透的，可以使廣告畫面給人懸浮在玻璃幕墻上的感覺，具有很好的廣告效果和藝術效果。
LED幕墻設計因素：
在設計LED幕墻屏屏體時，除了考慮顯示內容、空間條件、屏體尺寸、像素等重要因素，同時需確保生產工藝、技術指標等適合玻璃幕墻實際應用需求，再結合項目造價，進行合理設計。
一、點間距
點間距是相鄰的兩個LED燈珠中心之間的距離，單位是mm。視覺顆粒感主要來自人眼有一定的分辨力，在一定距離觀看兩點，當兩點緊密到一定程度時，人眼將無法分辨。近兩年隨著LED透明屏制造技術的提高，玻璃幕墻LED顯示屏分辨率不斷提升，玻璃幕墻顯示設計已從初始選擇最小的點距規格方案提升到選擇合適的點距規格方案。
下表格將威特姆Isky-7.8/12.5、ISky-10.4、ISky-12.5、ISky-15.625四種規格進行對比，其中最小視距為人眼分辨不出像素點顆粒的距離，但這個距離長時間觀看會損傷視力，最佳視距為觀看屏幕舒適的距離，也是最清晰的距離。
|
型號規格
|
點間距
|
像素密度（點/㎡）
|
透視率
|
最小視距
|
最佳視距
|
高清1920×1080的屏體面積（㎡）
|
標清1280×720的屏體面積（㎡）
|
|
ISky-7.8/12.5
|
7.8/12.5
|
10240
|
75%
|
8
|
24
|
202.5
|
90
|
|
ISky-10.4
|
10.4/12.5
|
7680
|
80%
|
10
|
30
|
270
|
120
|
|
ISky-12.5
|
12.5
|
6400
|
85%
|
12
|
36
|
324
|
144
|
|
ISky-15.625
|
15.625
|
4096
|
90%
|
16
|
48
|
506.25
|
225
|
|
威特姆光電 透明LED幕墻屏Isky規格
|
通過上表分析可得出：
1.點間距是LED幕墻屏型號重要依據，也決定屏幕最終顯示效果。型號越小，點間距越小，像素密度越高，越適合高清內容的播放。
2.點間距和通透率是兩難的選擇，點間距越小，通透率一般越低。這是因?yàn)辄c(diǎn)間距越小，像素密度也越高，單位面積內LED燈珠排布更多，必然失去一部分通透性，而高通透率恰好就是
透明屏最大優勢所在，而提高通透率的代價就是點間距擴大，這就影響它畫面的清晰度和顯示效果。
但隨著技術進步，點間距和通透率是可以進一步提高，達到一個大理想平衡點，比如通透率達到90%以上，像素密度做到3~6mm間距。
3.觀看距離是選擇型號的重要依據，觀看距離越遠，一般屏體面積越大，適合選大型號產品；觀看距離越近，屏體面積越小，選小型號產品。
二、封裝技術
決定LED品質的一個因素是主要材料，如箱體材質、芯片、燈珠、電源等，另一個因素是封裝工藝。像素封裝技術關系到整個透明屏的色彩飽和度、視角等顯示效果和生產成本、質量穩定性等，透明LED幕墻封裝技術主要為表貼SMD模式，表貼是指將封裝好的發光管粘貼在電路板上，然后進行集成電路焊接工藝加工成屏體。它散熱性好、色彩均勻，整個屏體可以正面維護，大大減小了維護成本和難度；同時，在封裝過程中進行填充金屬化合物，混色效果好，發光柔和。
三、 LED控制部分
LED控制部分是決定顯示效果的核心部分，控制電路內置高性能單片微型控制芯片。控制器通過內部控制程序向LED驅動芯片發送控制信號和數據，LED驅動芯片接收到信號后，產生相應的動作，從而對每一路紅、綠、藍LED發光芯片實現單獨控制。
3.1 驅動系統
LED驅動部分的功能是接收顏色數據并驅動LED透明屏按該數據所表示的亮度值顯示，通常有恒流、穩壓、恒壓-恒流3 種方式。
恒流驅動電路輸出的電流是恒定的，輸出的直流電壓隨負載阻值變化而變化，整個電路不怕負載短路，但嚴禁負載完全開路。穩壓電路輸出固定電壓，輸出電流隨負載的增減而變化，整個電路不怕負載開路，但嚴禁負載完全短路。先恒壓再恒流方式是最理想的驅動電路，既要檢測LED電流，又要控制LED電壓，有利于提高LED壽命，減小功耗，一般用于高檔LED產品中。
3.2 控制系統
LED的顯示效果取決于通過它的電流與電壓的大小、時間等，所以控制系統主要是控制LED的電源輸出。目前，PWM（脈沖調制）控制方式設計的LED電源，轉換效率高達80%～90%，且輸出電壓或電流十分穩定，屬于高可靠性電源。
PWM可以控制LED開和關的時間比例，通過將時間比例劃分為若干等級，使LED顯示出相應數量的灰度等級（灰階）。三基色的灰度等級的乘積，是顯示屏理論上可以再現的顏色數量，一般為256 級，顏色數達到16.7M，就可顯示24位真彩色的信息。
一般PWM 的頻率大于100Hz，否則在觀看時會有顯示的閃爍和掃描線。現在灰度等級為10 位的大屏，刷新頻率大多為800 ～ 1000 Hz， LED行業透明屏刷新率一般在1920Hz以上。
四、網絡及設備互連
與局域網的互聯的方式是采用當今最流行的以太網方式進行互聯。

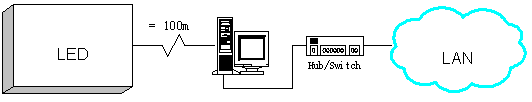

如下圖：
在屏幕控制機內安裝一塊以太網網卡，用網線把網卡與ＬＡＮ的Ｈub/Ｓwitch(集線器／交換機)相連。即可實現與局網的互聯，在部分一個應該注意的問題是網絡安全，網絡安全防計算機病毒和防止黑客侵入實際中主要是防病毒，常用的方法用防火墻或防病毒軟件病毒監測與殺毒。
透明LED幕墻屏與其它網絡和設備互聯，是通過其它網絡已經實現的與計算機網絡的連接而進行的間接互聯，比如數碼相機．打印機、掃描儀、繪圖儀等與計算機相連后，再連入顯示屏系統網絡。
五、顯示需求
1)單元模塊化規劃，整屏“無拼縫”。播放視頻時，圖像不會被拼縫切割，然后影響視覺觀看效果。
2)整屏顏色與亮度高度一致性與均勻性，逐點可校對。徹底避免了色差、暗角、暗邊、“打補丁”等現象。
3)因?yàn)閼敉夤饩€影響較大，LED幕墻屏亮度要求達到4000cd/㎡以上。而且支持智能調理亮度，可根據周圍環境明暗變化，畫面愈加舒適，細節完美出現。
4)寬視角，支持水平140°/垂直140°大視角顯現，滿意不同角度觀看效果，覆蓋更多受眾人群。
六、安裝方式
在避免破壞玻璃幕墻外觀及結構的前提下，根據現場實際情況，安裝方式也會不一樣：
全隱框：就是把LED透明屏固定在鋁合金框架上，上下對應鋁合金框格的上下方橫梁，玻璃的兩邊分別對應鋁合金框格左右兩個豎桿。
半隱框：由于豎明橫隱玻璃幕墻和豎隱橫明玻璃幕墻都稱為半隱框玻璃幕墻，所以這種半隱框的幕墻玻璃有兩種安裝方式。豎明橫隱是將玻璃安裝嵌在槽內固定，左右橫向再用玻璃膠粘貼加固;豎隱橫明幕墻玻璃要把玻璃放在橫桿的鋁合金鑲嵌槽內，再在玻璃外面加蓋壓板，并將鋁合金豎桿隱藏在玻璃的后面。
明框：明框幕墻玻璃類型結構不管是采用特殊鋁合金型材制作的骨架和玻璃框還是以型鋼為骨架，整個幕墻中的鋁合金框架都會顯露在外面。

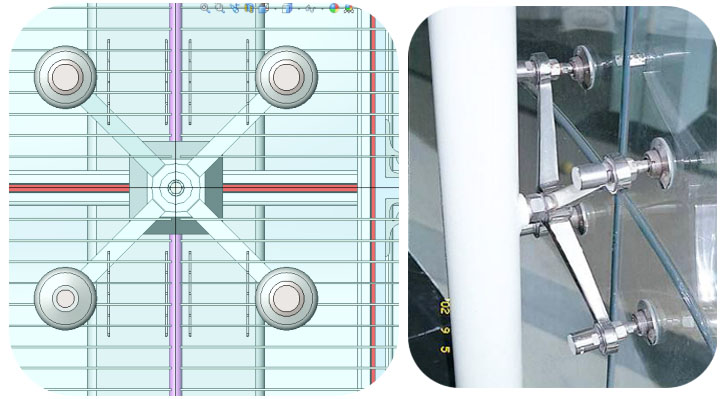

掛架式：這是一種立柱與不銹鋼掛件焊接的安裝方式，是將掛件的四個爪與幕墻玻璃孔相連，一個孔對應一個爪。也可以說成先在玻璃的四角各鉆一個孔，再將玻璃固定在不銹鋼掛件的四個爪上。
無骨架：在無骨架幕墻上的玻璃也可以稱為結構玻璃，這種幕墻多用于建筑的首層，和大廈落地窗相似，其玻璃是以吊裝的形式安裝，是一種使用間隔勻稱的吊鉤或特殊型材從上方把玻璃懸掛吊起來的方法。操作步驟是首先采用特殊型材吊鉤固定在槽鋼的主框架上，然后再把槽鋼懸掛吊裝在板底或梁下，要加強玻璃的剛度還可以在玻璃的上下各加設支撐框架或橫檔。
七、外形結構
比如建筑物玻璃幕墻結構，不是常規平面造型，比如弧形、扇形、三角形、圓形等結構，這個時候就需要特殊設計要求。使玻璃幕墻LED顯示屏更好適應環境的整體結構和使用要求。
由于外觀各異，結構互不相同，對研發能力和生產工藝要求更高。如果廠商技術不過關，拼接出來的LED玻璃幕墻會因拼縫間隙過大、拼接面不連續而造成的外觀不平整等諸多問題，從而影響觀看效果，破壞整體設計的美感。更重要的是，特殊外形的LED幕墻屏的電路和結構的設計更復雜，對生產廠家的研發能力提出了很高的要求。
